Архитектура Subversion

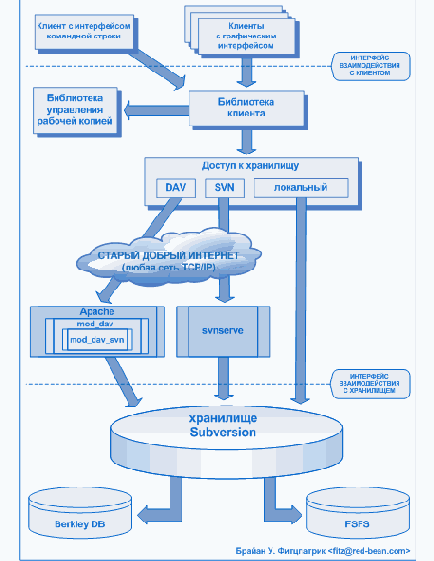

Общий взгляд на устройство Subversion показан на рисунке 1.1, «Архитектура Subversion».

Рисунок 1.1. Архитектура Subversion

На одной стороне схемы изображено хранилище Subversion, в котором хранится информация с версиями. На противоположной стороне показана программа-клиент Subversion, которая управляет локальными отражениями различных фрагментов этих данных (также называемыми «рабочими копиями»). Между этими сторонами проложены различные маршруты, проходящие через разные слои доступа к хранилищу[7]. Некоторые из этих маршрутов используют компьютерные сети и сетевые сервера, чтобы достичь хранилища, в то время как другие маршруты в сети не нуждаются и ведут к хранилищу напрямую.

[7] Repository Access (RA) layers
